GIS GP električna lančana dizalica 100–6300 kg
Cena
Konfigurišite svoju dizalicu u nastavku — cena, masa i troškovi isporuke ažuriraju se u realnom vremenu u skladu sa vašim izborom.
Kategorije:
Električne lančane dizalice
Oznake:
Električne dizalice,
Radioničke dizalice
Količinski popust — uštedite do 12%
Popust se automatski obračunava na međuzbir korpe.
| Količina | Popust |
|---|---|
| 1 komad | — |
| 2 | −3% |
| 3–4 | −5% |
| 5–9 | −8% |
| 10+ | −12% |
+3% promotivnog popusta za kombinovanu kupovinu kada ova porudžbina obuhvata artikle iz najmanje dve kategorije proizvoda (npr. dizalicu + konzolnu dizalicu). U kombinaciji sa količinskim popustom, ukupna ušteda može dostići 15%.
Konfigurišite svoju dizalicu
Izaberite nosivost, raspon i opcije. Cena, masa i troškovi isporuke ažuriraju se u realnom vremenu.
Korak 0 — obavezno
Kako ćete koristiti ovu dizalicu?
Izaberite opciju koja najviše odgovara vašoj primeni. Svaka klasa režima rada ima sopstveni raspon nosivosti: što je upotreba intenzivnija, to je nazivna nosivost manja. Izbor klase koja je lakša od stvarnog režima upotrebe poništava garanciju proizvođača i predstavlja rizik od otkaza motora. Ako niste sigurni, izaberite najvišu očekivanu klasu — odnosno dizalicu koja vam je zaista potrebna.
Sačuvajte svoju konfiguraciju
Preuzmite link za deljenje, pošaljite PDF sebi e-poštom, a mi ćemo sačuvati konfiguraciju u našem sistemu. Pre nego što bilo šta bude poslato, potvrdićemo vašu adresu e-pošte pomoću kratkog koda.
Resetovati konfiguraciju?
Svi izbori opcija (radna klasa, nosivost, brzina dizanja, kolica, opcije…) biće vraćeni na podrazumevane vrednosti. Trenutna količina i adresa isporuke biće sačuvane. Ova radnja se ne može opozvati.
Potrebna vam je ponuda prilagođena vašim zahtevima?
Pošaljite nam svoje zahteve putem obrasca za ponudu — ovaj proizvod će biti unapred unet, a u isti upit možete dodati još artikala.

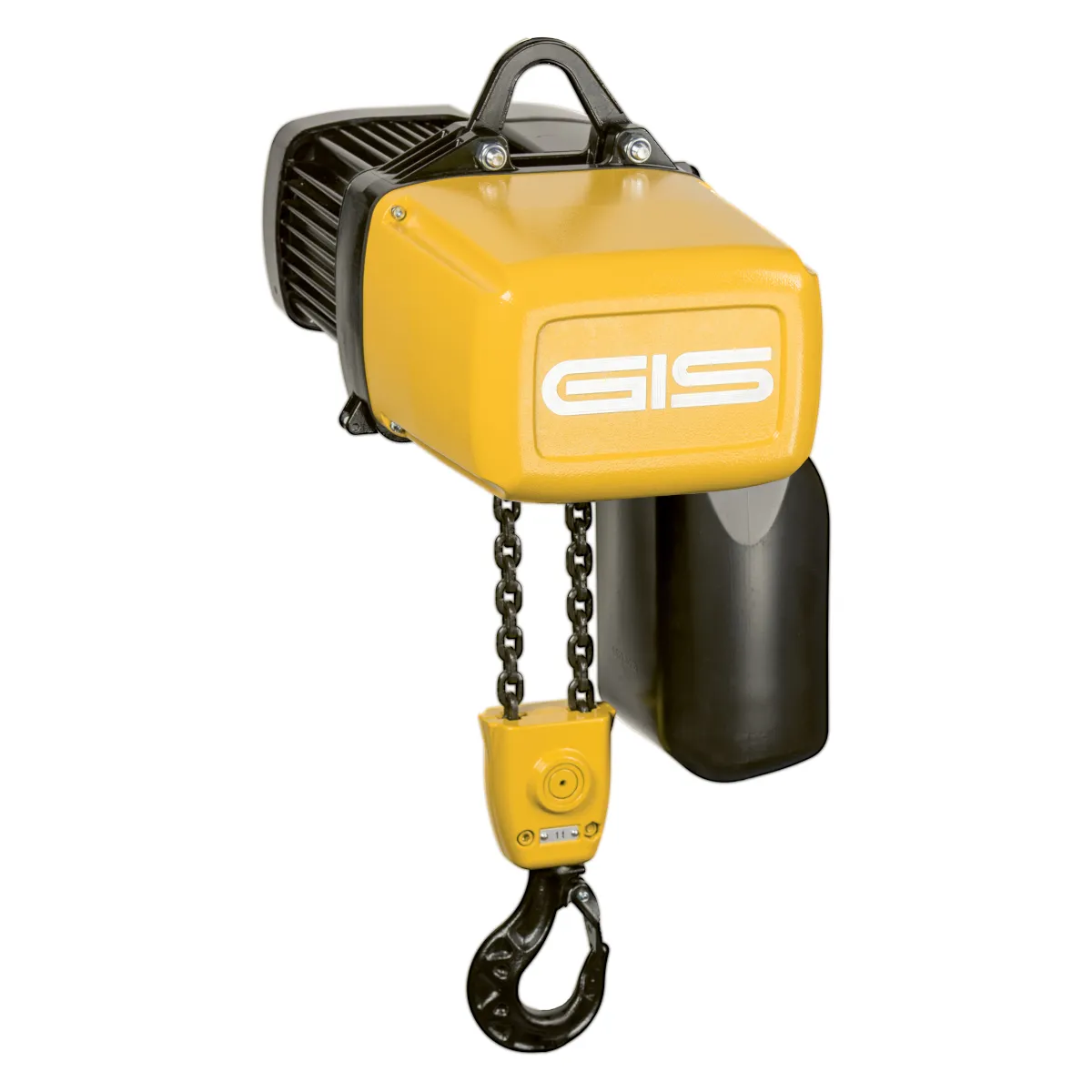

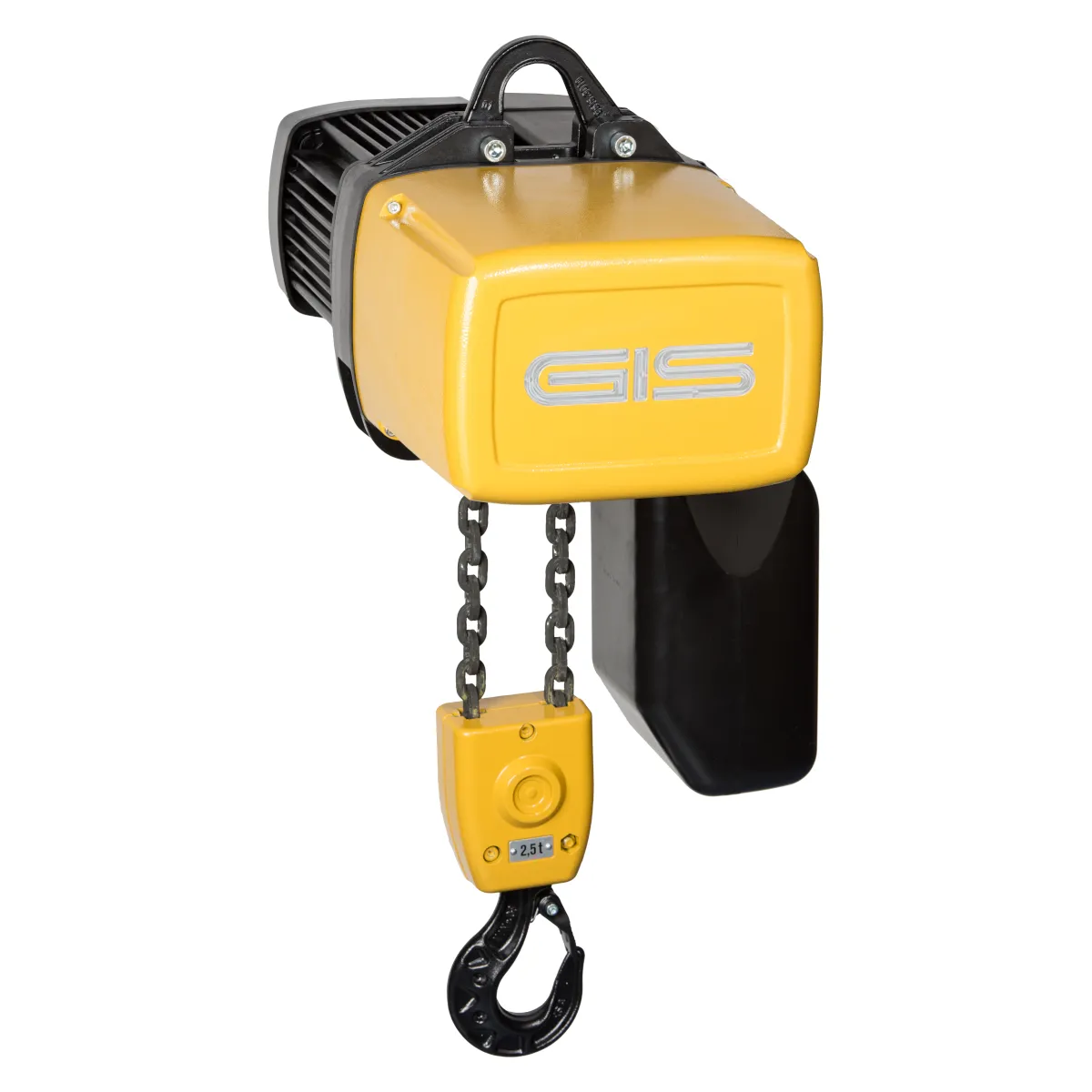

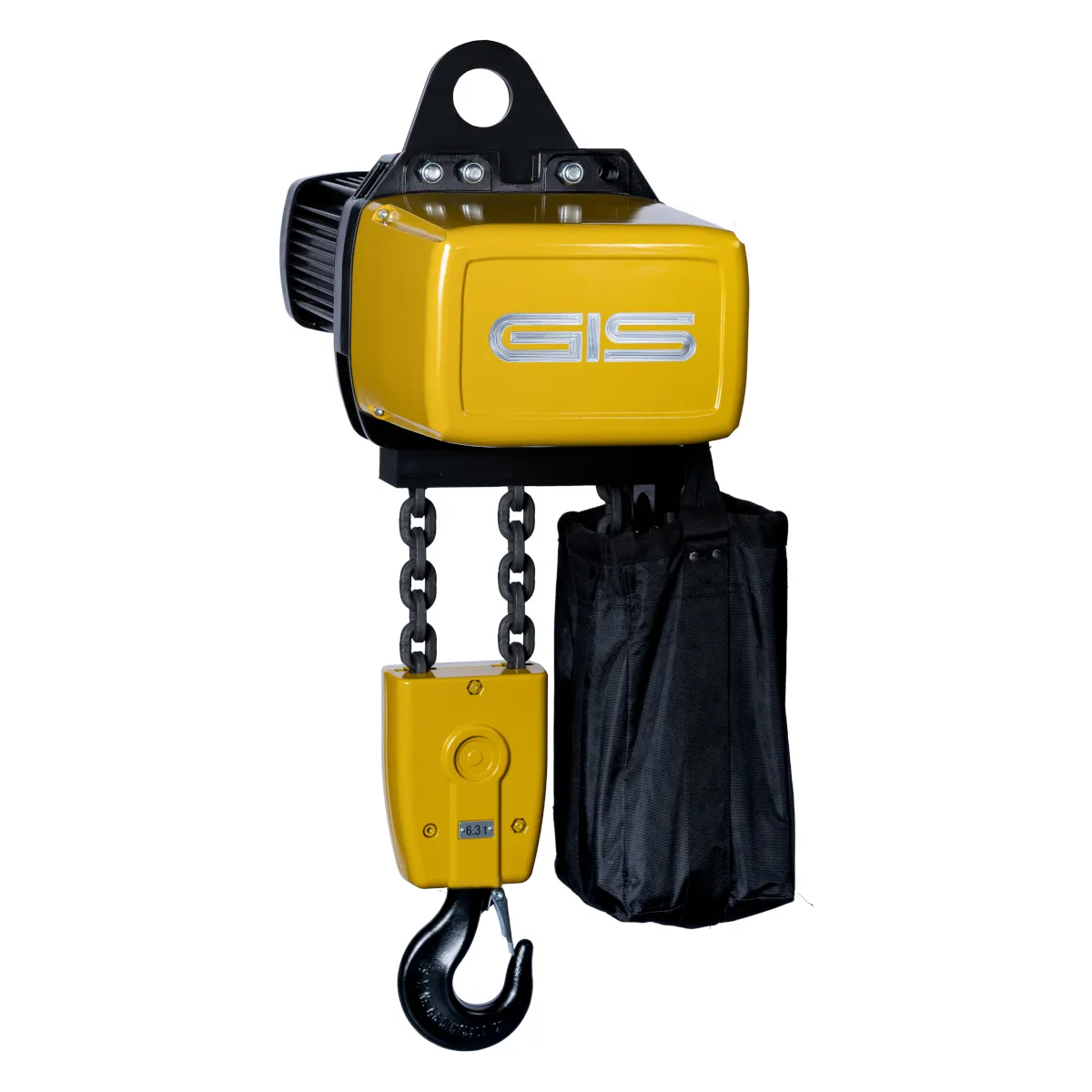

GIS GP električna lančana dizalica 100–6300 kg
Električne lančane dizalice serije GP imaju jednostavnu konstrukciju i ne sadrže osetljivu elektroniku, čime se smanjuje rizik od zastoja u proizvodnji. Projektovane su za intenzivnu upotrebu, rade veoma tiho i imaju izuzetno dug radni vek. Ergonomski upravljački taster sa niskim naponom od 42 V omogućava udoban i bezbedan rad. Održavanje je jednostavno i brzo i ne zahteva specijalne alate.
GIS električne lančane dizalice razvijaju se i proizvode u Švajcarskoj više od 60 godina. Standardne GIS električne lančane dizalice predstavljaju idealno rešenje za brojne industrijske primene dizanja. U zavisnosti od složenosti zadatka i uslova na mestu upotrebe, nudimo specijalne GIS proizvode. Dostupan je širok izbor dodatne opreme i opcija. Električne lančane dizalice i GIS kolica ispunjavaju zahteve Direktive EZ o mašinama, kao i relevantnih ISO i EN standarda.
Prednosti
- projektovana za industrijsku upotrebu u najekstremnijim uslovima
- garancija od 3 godine na sve GP električne lančane dizalice
- garancija važi samo ako se poštuju radni uslovi i intervali pregleda i održavanja opisani u uputstvu za upotrebu
- trofazni motor, 400 V, 50 Hz
- sve GP lančane dizalice standardno imaju stepen zaštite IP65
- klasa izolacije F
- opseg radne temperature od −15 °C do +50 °C
- faktor sigurnosti lanca najmanje 8 (DIN EN 14492 A5, ISO M5)
- čelični lanac od profilisanog čelika sa mangan-fosfatnom prevlakom, produženim radnim vekom i poboljšanim svojstvima rada bez podmazivanja
- nezavisan reduktor sa trajnim podmazivanjem
- povećana bezbednost i preciznost pozicioniranja zahvaljujući naprednoj inverterskoj tehnologiji i upravljanju naponom od 42 V
- FEM klasifikacije: A3/M3 (25% ED), A4/M4 (30% ED), A5/M5 (40% ED), A6/M6 (50% ED), A7/M7 (60% ED)
- visoka FEM klasifikacija A6/M6 za nosivost do 400 kg i dve brzine
- dizalice imaju do 60% veću nosivost

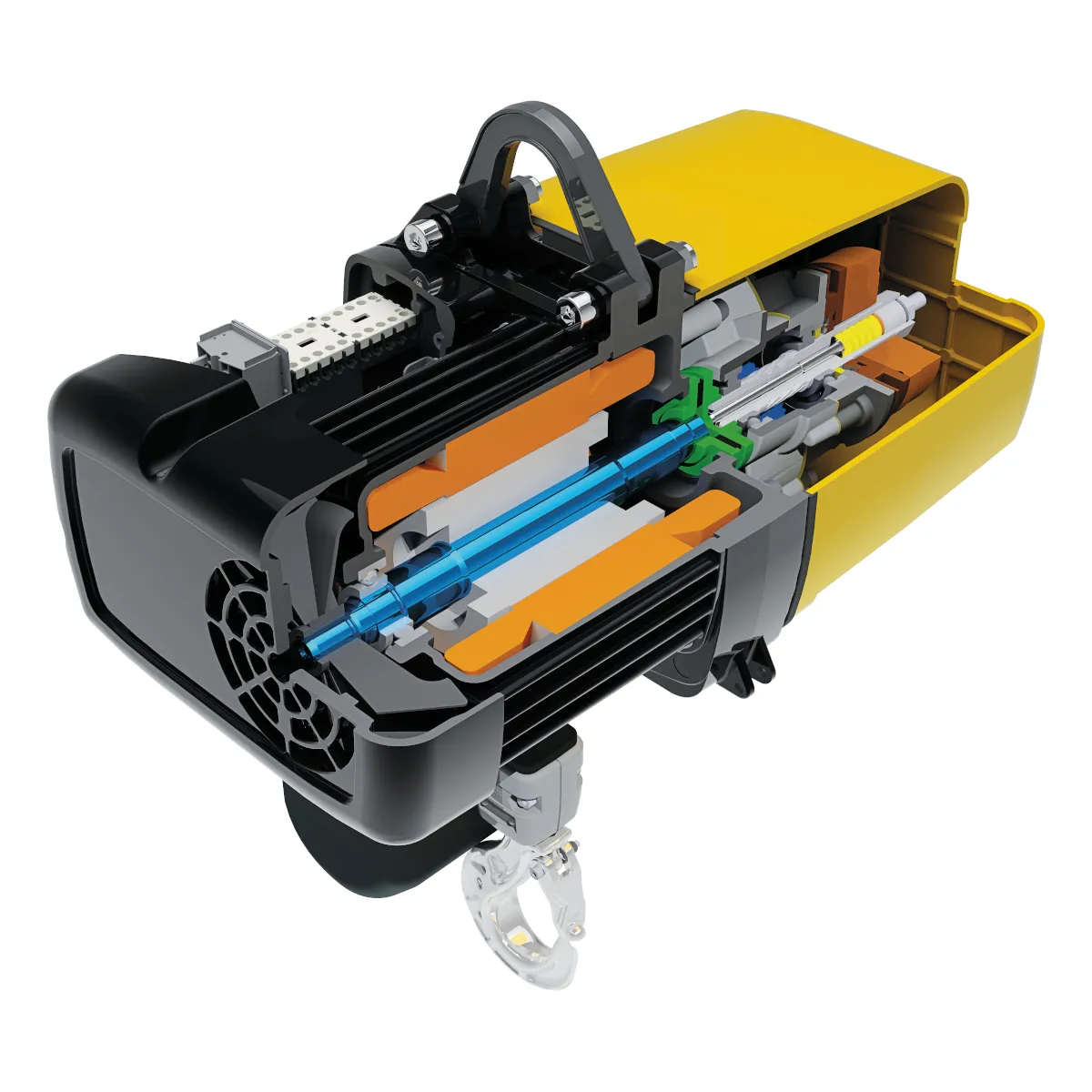

- tih rad zahvaljujući trostepenom pogonu i spiralnom zupčaniku
- poligonalni spojevi omogućavaju brzu montažu i demontažu
- lančane dizalice u trofaznoj ili monofaznoj verziji
- direktno upravljanje, specijalno upravljanje, radio-daljinsko upravljanje i frekventni pretvarač
- specijalne izvedbe, kao što su sinhronizovana električna lančana dizalica, niskoprofilna izvedba, izvedba otporna na koroziju i ATEX izvedba
- izuzetno čvrst i otporan na habanje crno fosfatirani teretni lanac
- produžen radni vek i smanjeni operativni troškovi
Karakteristike
- nosivost od 100 do 630 kg
- standardna visina dizanja 3 m, dužina upravljačkog kabla 1,8 m; lanac i kabl mogu se produžiti u skladu sa zahtevima kupca
- inverter omogućava precizno pozicioniranje tereta, jednostavan je za upotrebu i zahteva minimalno održavanje
- granični prekidači hoda za najviši i najniži položaj kuke
- DC opružna kočnica
- zaštita od preopterećenja: klizna spojnica je podesiva i nije u toku prenosa sile
- robusno kućište od livenog aluminijuma obezbeđuje optimalno hlađenje dizalice
- termička zaštita motora
- plastični, platneni ili čelični spremnik za lanac
- upravljački prekidač sa dva tastera i STOP tasterom za zaustavljanje u slučaju nužde
- gornje vešanje sa kukom: montažno vešanje se veoma jednostavno postavlja i uklanja
- kovana donja kuka: obrtna kuka sprečava uvrtanje teretnog lanca
Čemu je namenjeno
- Električna lančana dizalica za ponovljena podizanja na radnim mestima, konzolnim/portalnim dizalicama i monorejskim stazama.
- Proizvodne linije, montaža i održavanje sa čestim ciklusima.
- Integracija u mašinsku opremu.
Proverite pre izbora
- WLL i radna klasa za stvarnu učestalost ciklusa
- Visina dizanja i putanja kuke
- Brzina i dvostepena brzina za precizno pozicioniranje

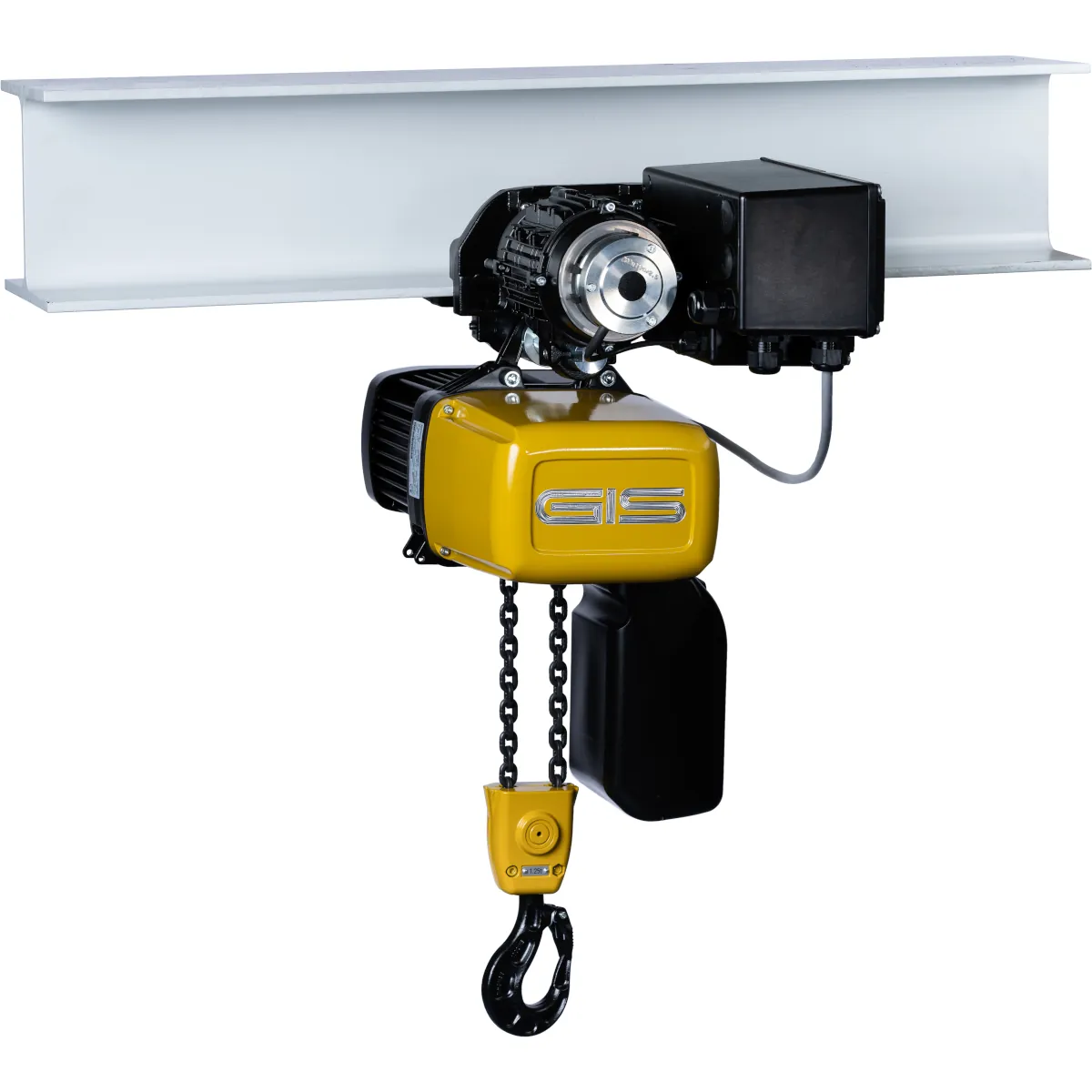

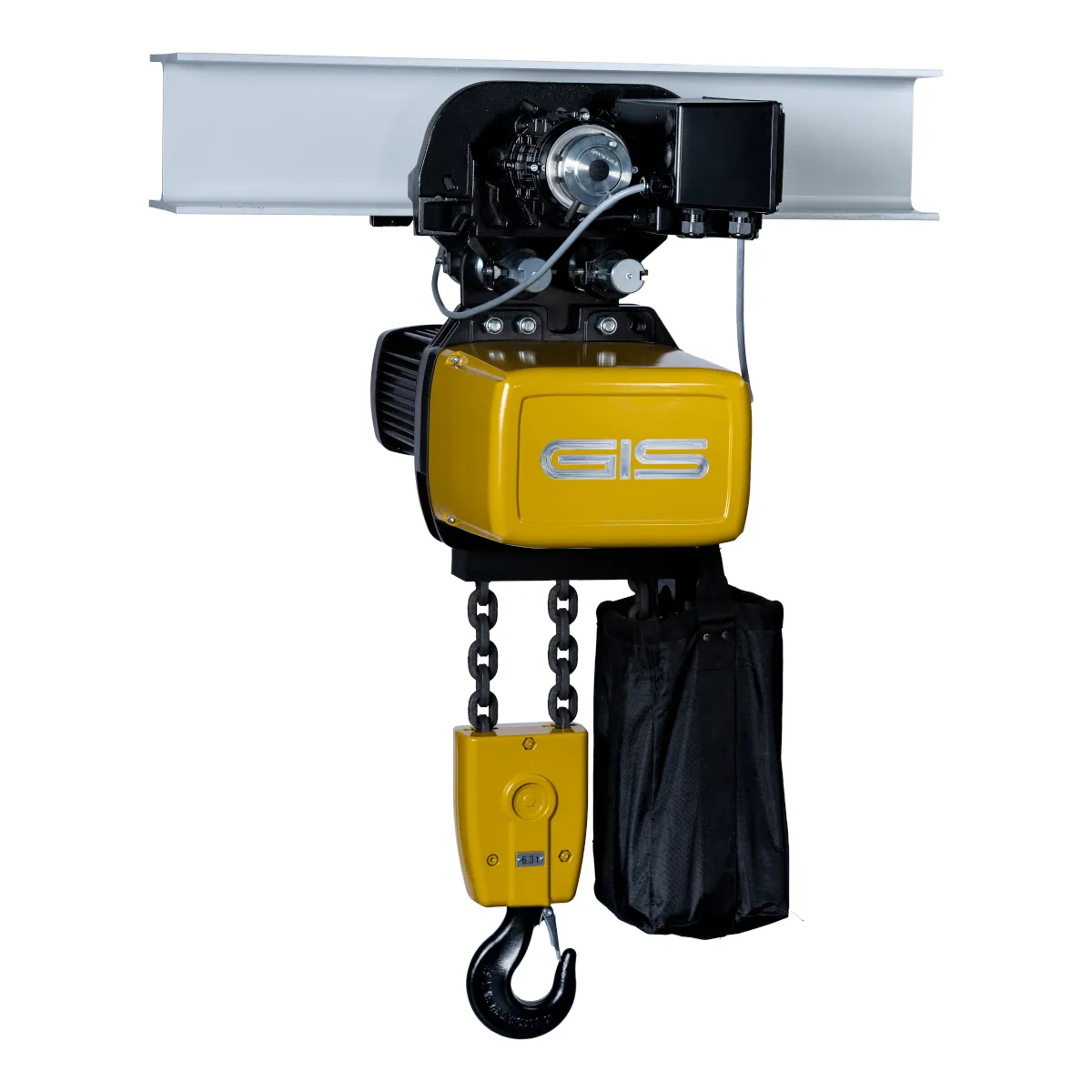

- Kolica (ručna/električna) i profil grede
- Napon i upravljanje (viseća upravljačka jedinica niskog napona 42 V, radio)
- Okruženje: prašina, vlaga, temperatura
Nije pogodno za
- Palete na podu
- Eksplozivne atmosfere — koristite pneumatske ATEX dizalice
- Upotreba na otvorenom bez odgovarajuće klase zaštite
Pre poručivanja Tehnička provera — pre poručivanja zajedno sa vama potvrđujemo nekoliko parametara i kompatibilnost.
Da bismo potvrdili odgovarajuću konfiguraciju, pitaćemo vas:
- Najveći teret i koliko često po satu / dnevno? Klasa pogona (FEM/ISO) mora odgovarati učestalosti ciklusa, inače se dizalica pregreva i brzo haba. Sam WLL nikada ne određuje model.
- Visina dizanja (putanja kuke) i raspoloživ slobodan prostor po visini između nosača/kuke i tereta? Dužina lanca mora pokriti putanju kuke; visina dizalice + kolica + kuke mora stati u raspoloživ prostor po visini, mereno na kompletnom sklopu.
- Da li postoji sertifikovana tačka vešanja: nosač, konzolna dizalica, portalna dizalica, kranska staza? Profil nosača (IPE/HEA/HEB) i širina/debljina prirubnice? Bez tačke vešanja dizalica se ne može koristiti; kolica moraju odgovarati prirubnici, a nosač mora izdržati teret.
- Dostupno napajanje: 3×400 V, 230 V, frekvencija; ili komprimovani vazduh (pritisak i protok kod dizalice)? Određuje električnu ili pneumatsku izvedbu; jednofazno napajanje ograničava nosivost; pritisak vazduha kod kompresora nije pritisak kod dizalice.
Tipične greške koje treba izbeći
- Nikada ne birajte samo prema WLL — radni ciklus, raspoloživa visina, napajanje i geometrija nosača obično određuju model.
- Bočno povlačenje nije dozvoljeno, osim ako je dizalica izričito projektovana za to.
Korisno je da pripremite: Masa/težište · Putanja kuke · Broj ciklusa na sat, broj sati dnevno · Profil nosača i širina prirubnice · Napon · Fotografija lokacije

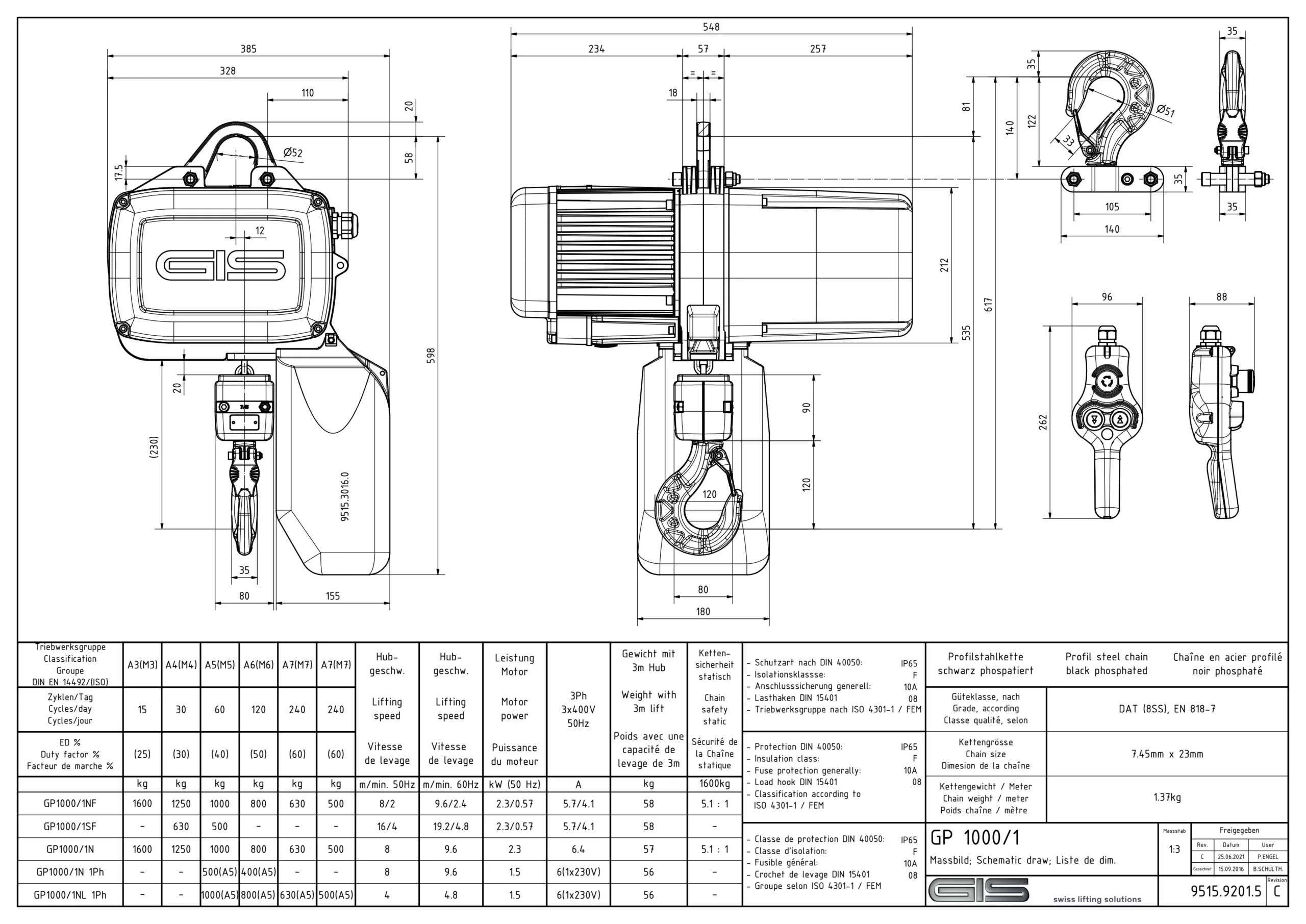

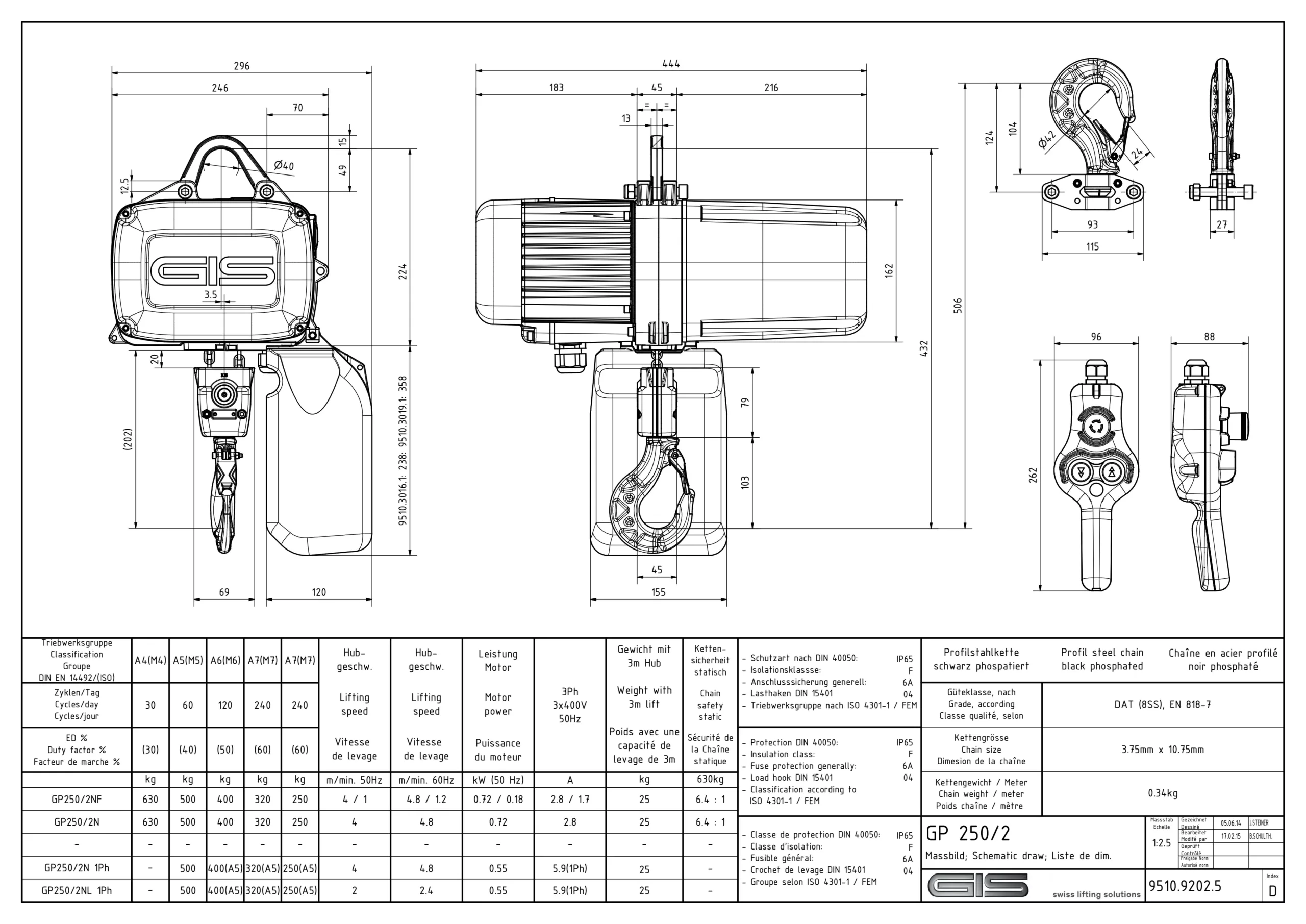

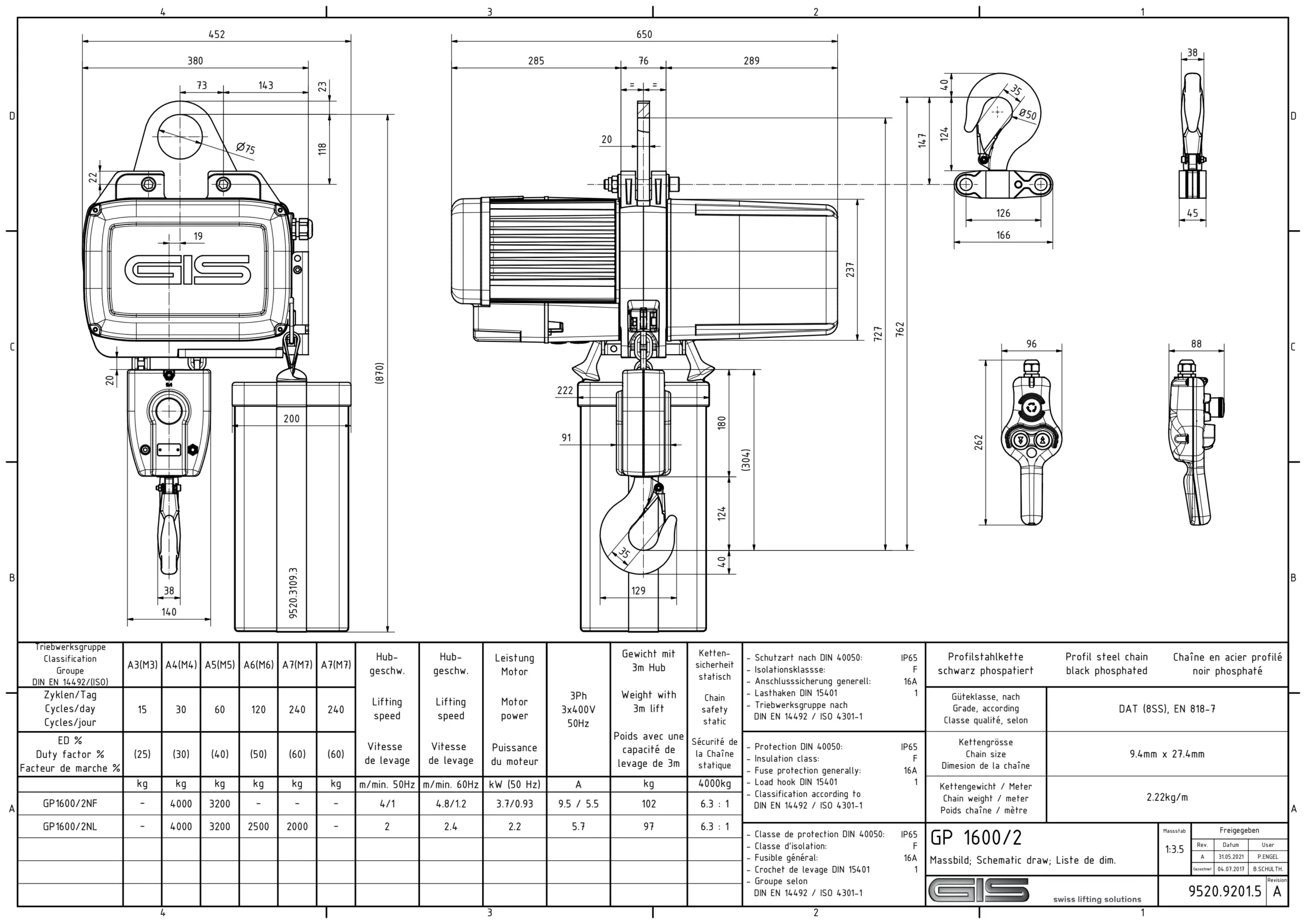

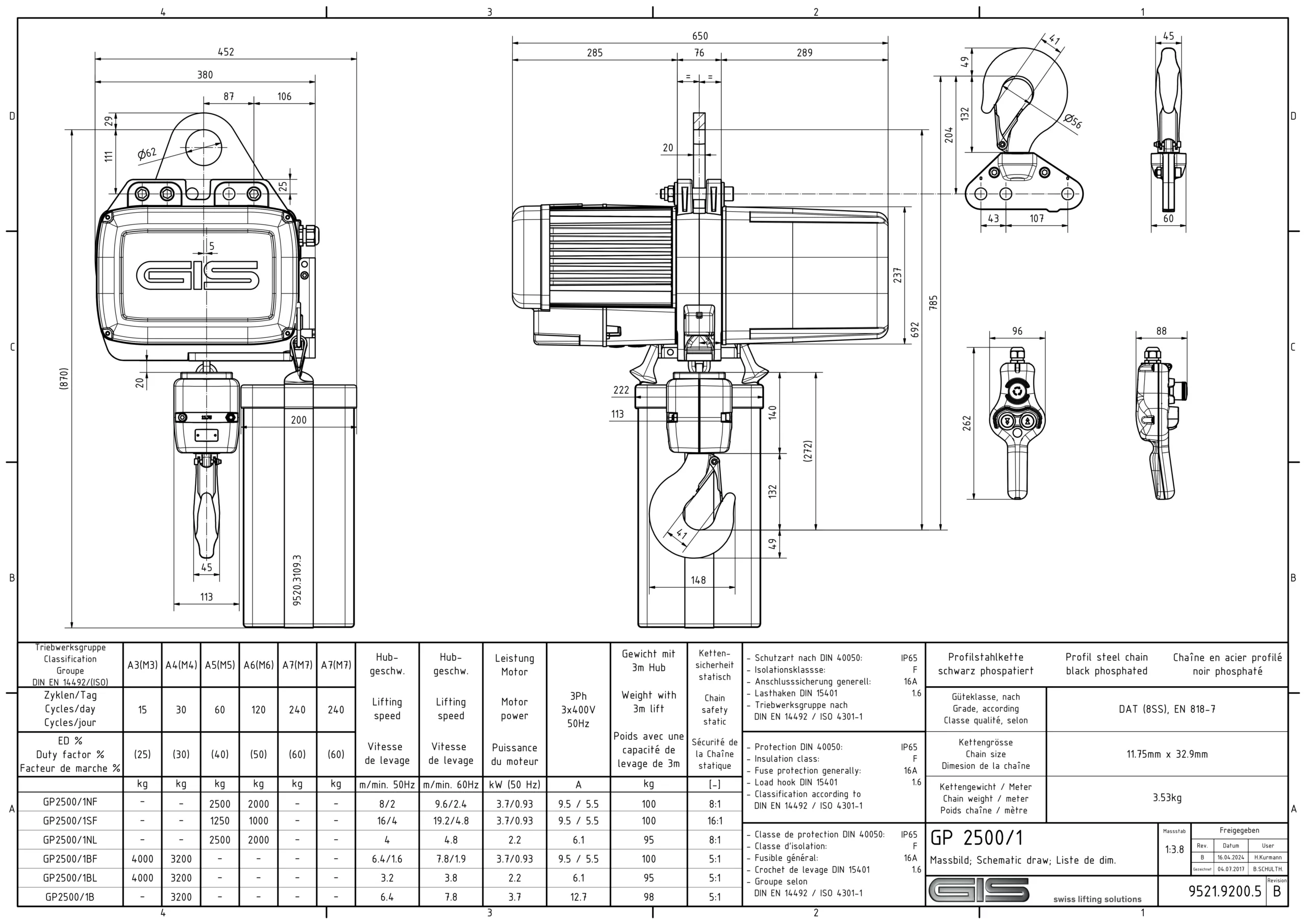

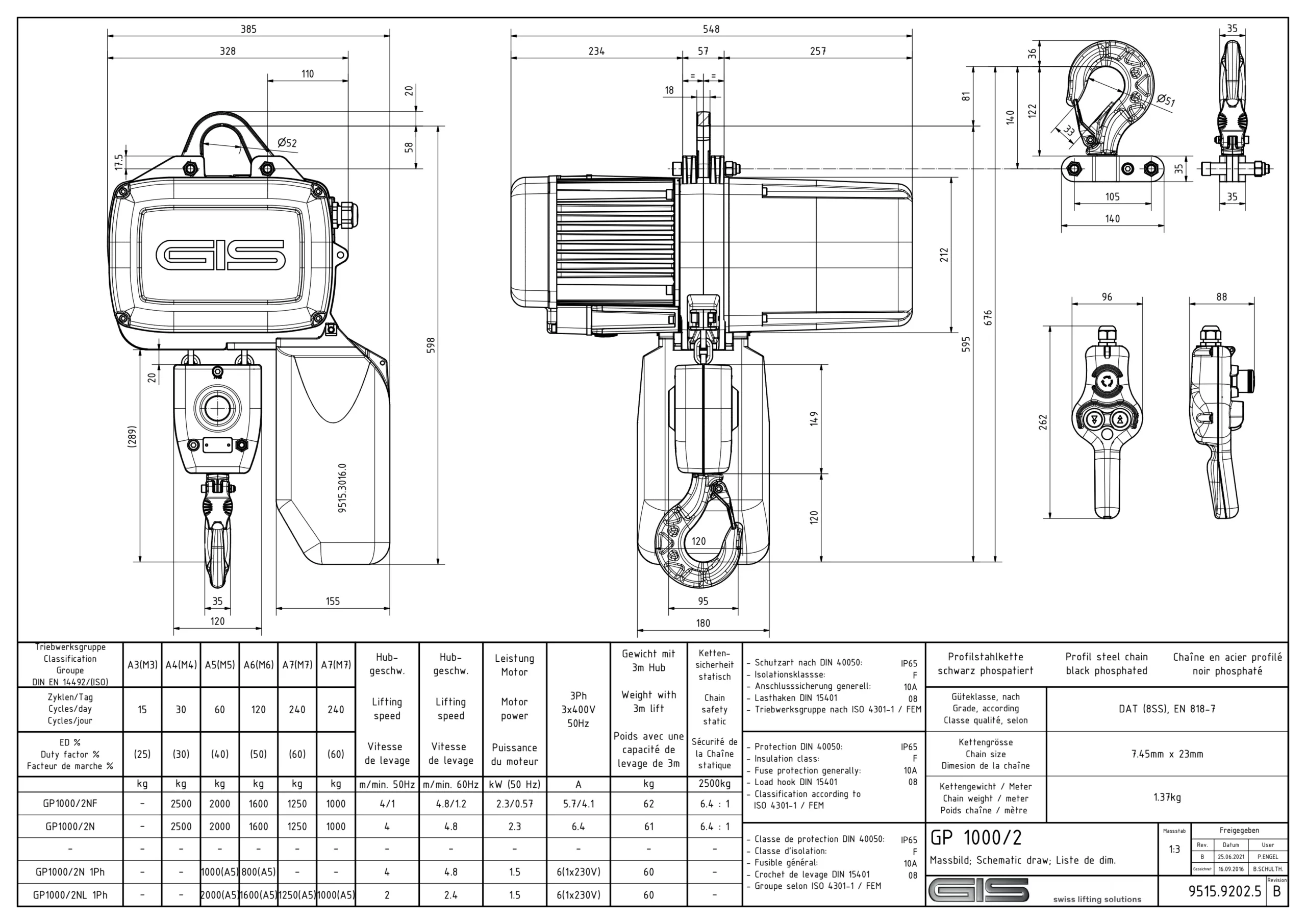

Karakteristike
| Masa | 24, 34 kg |
|---|---|
| Dimenzije | 44, 4 × 29, 6 × 48 cm |
| Klasa mehanizma za dizanje DIN EN 14492/ISO | 15 (25% ED) / A3/M3, 30 (30% ED) / A4/M4, 60 (40% ED) / A5/M5, 120 (50% ED) / A6/M6, 240 (60% ED) / A7/M7 |
| Nosivost | 100 kg, 125 kg, 160 kg, 200 kg, 250 kg, 320 kg, 400 kg, 500 kg, 630 kg |
| Dužina nosećeg lanca | 3 m, 4 m, 5 m, 6 m, 7 m, 8 m, 9 m, 10 m, 12 m, 14 m, 16 m, 18 m, 20 m, 25 m, 30 m, 35 m, 40 m, 50 m, 60 m, 70 m, 80 m, 90 m, 100 m |
| Brzina dizanja dizalice m/min | 1.6, 2, 2.4, 3.2, 3.2/0.8, 4, 4/1, 6.4, 6.4/1.6, 8, 8/2, 16/4 |
| Broj nosećih krakova lanca | 1, 2 |
Isporuka se organizuje u skladu sa projektom i odredištem. Uobičajeni rokovi isporuke potvrđuju se nakon tehničke validacije i potvrde porudžbine.
- Način transporta: isporuka na paleti ili u sanduku, u zavisnosti od veličine modela.
- Obim: uslovi isporuke i carinske procedure dogovaraju se u skladu sa zemljom odredišta.
- Podrška: uz svaku pošiljku dostavljamo specifikaciju pakovanja i dokumentaciju za otpremu.
Konačni uslovi isporuke potvrđuju se u komercijalnoj ponudi za izabrano ciljno tržište.
- direktno upravljanje, specijalno upravljanje
- radio-daljinsko upravljanje
- lančana dizalica sa frekventnim pretvaračem
- radni i upravljački naponi za sve zemlje
- specijalne brzine dostupne na upit
- jednoručno rukovanje pomoću komandi na ručki
- kuka za vešanje
- sigurnosna kuka za osiguranje tereta
- zupčasti granični prekidač sa dva dodatna prekidača za zaustavljanje u slučaju nužde
- spoljašnji granični prekidač / višestruki granični prekidači
- paralelno povezivanje više lančanih dizalica
- brojač radnih podataka
- nadzor temperature radi sprečavanja pregrevanja motora
- ručno otpuštanje kočnice / sekundarna kočnica
- spremnik za lanac za različite visine dizanja
- mast za zupčanike za niske temperature / prehrambenu industriju
- isključivanje pri olabavljenom lancu
- senzor za merenje opterećenja
- enkoder za merenje hoda
