GIS GP ATEX električna lančana dizalica u protiveksplozijskoj izvedbi
Projektovano i ispitano prema: EN 14492-2
Nazad na katalog

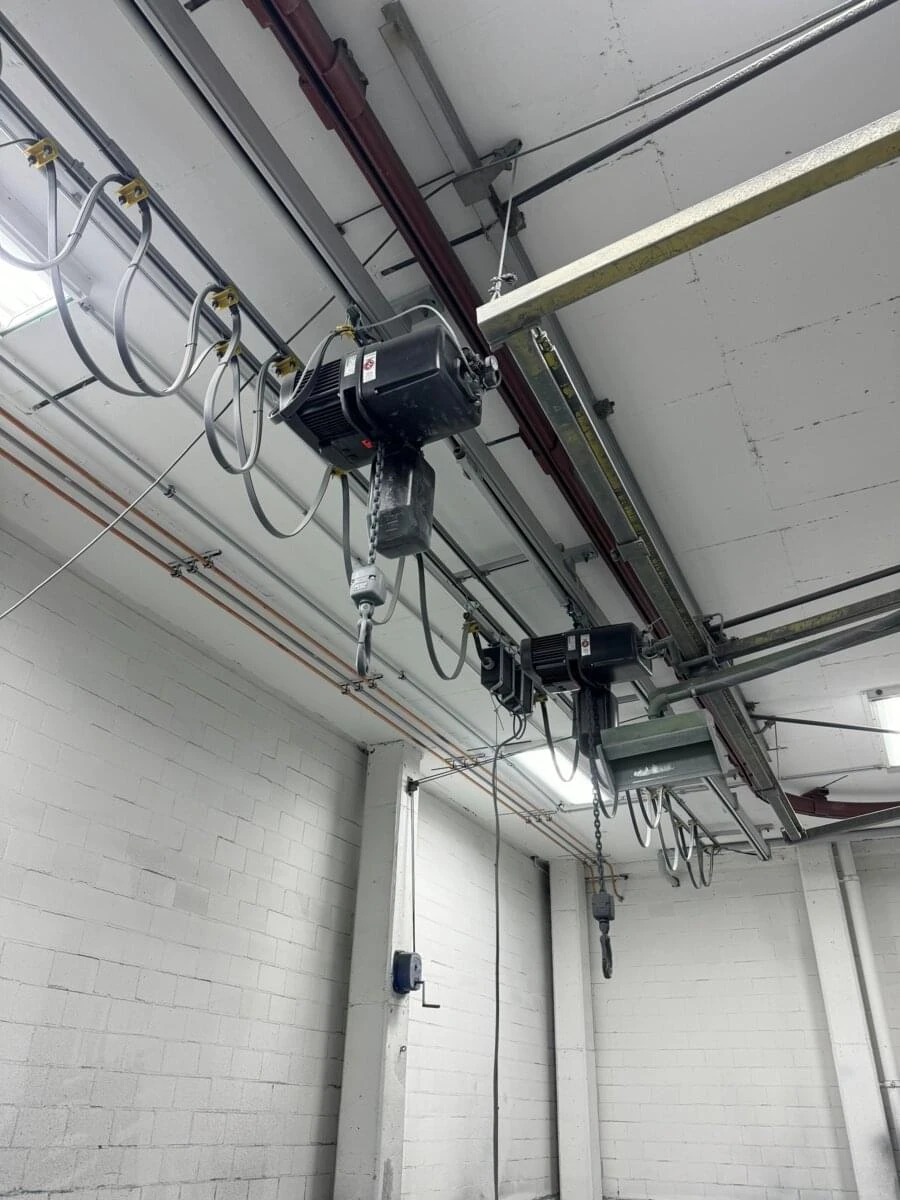

GIS GP ATEX električna lančana dizalica u protiveksplozijskoj izvedbi, 100–6300 kg

Osnovni SKU: GIS-GP-ATEX | Tržište: RS | Lokal: sr
Cena Konfigurišite svoju dizalicu u nastavku — cena, masa i troškovi isporuke ažuriraju se u realnom vremenu u skladu sa vašim izborom.
Prospekt Letak Upitnik Uputstvo za upotrebu CE deklaracija Spremnik za lanac Crtež GP ATEX Rezervni delovi za GP ATEX
Kategorije: Električne lančane dizalice
Oznake: Električne dizalice, Radioničke dizalice
Količinski popust — uštedite do 12% Popust se automatski obračunava na međuzbir korpe.
KoličinaPopust
1 komad —
2 −3%
3–4 −5%
5–9 −8%
10+ −12%

+3% promotivnog popusta za kombinovanu kupovinu kada ova porudžbina obuhvata artikle iz najmanje dve kategorije proizvoda (npr. dizalicu + konzolnu dizalicu). U kombinaciji sa količinskim popustom, ukupna ušteda može dostići 15%.

Konfigurišite svoju dizalicu

Izaberite nosivost, raspon i opcije. Cena, masa i troškovi isporuke ažuriraju se u realnom vremenu.

Korak 0 — obavezno

Kako ćete koristiti ovu dizalicu?

Izaberite opciju koja najviše odgovara vašoj primeni. Svaka klasa režima rada ima sopstveni raspon nosivosti: što je upotreba intenzivnija, to je nazivna nosivost manja. Izbor klase koja je lakša od stvarnog režima upotrebe poništava garanciju proizvođača i predstavlja rizik od otkaza motora. Ako niste sigurni, izaberite najvišu očekivanu klasu — odnosno dizalicu koja vam je zaista potrebna.

1 Nosivost — kg
2 Visina dizanja — m
3 Nivo ATEX zaštite

Izaberite izvedbu ​koja odgovara klasifikaciji zone na vašoj lokaciji (direktiva 2014/34/EU, grupa opreme II, kategorija 3). Izvedba GP D za zaštitu od prašine pokriva Zonu 22 (zapaljive prašine). Izvedba GP G za zaštitu od gasa pokriva eksplozivne gasne atmosfere Zone 2 i obuhvata zaštitu od prašine za Zonu 22 — zahteva dovod komprimovanog vazduha od 4–10 bar na mestu ugradnje. Obe izvedbe obuhvataju IP65, Klixon nadzor temperature, zupčasti granični prekidač i Ex kablovske uvodnice.

4 Napajanje

ATEX dizalice izrađuju se isključivo za trofazno mrežno napajanje — 3 × 400 V je standard za radionice. Monofazne verzije nisu dostupne u izvedbi za zaštitu od eksplozije.

5 Brzina dizanja

Jedna brzina (N) predstavlja standardnu dizalicu sa brzinom od 8 m/min. Spora izvedba (NL) prepolovljava brzinu radi preciznijeg pozicioniranja. NF omogućava upravljanje sa dve brzine. SF udvostručuje brzinu, ali prepolovljava nosivost.

6 Kolica za vešanje (GHF / GMF)

Opciona GIS viseća kolica za kretanje dizalice duž I-profila. GHF je ručni model (ručno potiskivanje, bez električnih komponenti — standardno dozvoljen u obe ATEX izvedbe). GMF je motorizovan i isporučuje se u istoj ATEX izvedbi (D ili G) kao dizalica; kod izvedbe za gasove, sistem za nadzor natpritiska nalazi se na kolicima i zajednički je za kolica i dizalicu.

7 Širina prirubnice (širina grede)

Širina prirubnice I-profila / monoraila po kojoj se kolica kreću. Standardni opsezi isporučuju se franko fabrika bez doplate; za šire profile može se obračunati doplata za noseće zavrtnje ili pričvršćenje protivtega. Izmerite prirubnicu svog profila (gornju horizontalnu ivicu) u milimetrima.

8 Vešanje

Vešanje preko ušice sa navojem predstavlja standardno fiksno pričvršćenje. Vešanje preko kuke omogućava premeštanje dizalice između kolica bez ponovnog ožičavanja.

9 Korpa / spremnik za lanac

Posuda za lanac prikuplja opušteni lanac pri podizanju. Plastična verzija je najpovoljnija, tekstilne vreće prihvataju duži lanac, dok verzije MF (ram od čeličnog lima) smanjuju ugradnu visinu kod instalacija sa ograničenim raspoloživim prostorom po visini.

10 Granični prekidač sa zupčastim prenosom

Standardni granični prekidač sa zupčastim prenosom uključen je za trofazne modele. Dvostruki prekidači za zaustavljanje u slučaju nužde dodaju drugi, redundantni sistem isključivanja. Spoljašnji graničnici su potrebni za visoke instalacije i funkcionišu samo sa tekstilnim spremnikom za lanac.

11 Napon / sertifikacija

Standardni EU naponi su uključeni. Poseban napon obuhvata nestandardne namotaje motora. Izvedba CSA/CUS obuhvata severnoameričke sertifikate (samo 60 Hz).

12 Upravljački prekidač / viseća upravljačka stanica

Verzija za zaštitu od gasa (G) zahteva upravljački privezak sa ATEX sertifikatom. Za verziju za zaštitu od prašine (D), standardni GIS upravljački privezak IP65 dovoljan je u većini prostora Zone 22 — ATEX upravljački privezak ostaje dostupan kao dodatna opcija.

13 Dužina upravljačkog kabla

Standardni kabl usklađen sa visinom dizanja ima katalošku dužinu GIS (2 tastera: visina dizanja − 1.2 m; 4 tastera: visina dizanja − 1 m). Pomerite klizač ili unesite bilo koju vrednost između 2 i 60 m ako vam je potrebna druga dužina (npr. za instalacije na više nivoa). Kataloške cene po nivoima primenjuju se kada dužina odgovara standardnoj dužini za visinu dizanja od 3 / 4 / 5 / 6 / 7 / 8 / 10 / 12 / 15 / 20 m; u suprotnom se obračunava osnovni komplet + cena po metru.

14 Sigurnosna kuka za teret

Zamenjuje standardnu kuku za teret sigurnosnom kukom (sa osiguračem i većim faktorom sigurnosti). Zahtevano na pojedinim gradilištima i lokacijama u industriji zabave.

15 Druga kočnica

Dodaje redundantnu kočnicu radi dodatne bezbednosti pri dizanju (industrija zabave, dizanje osoba).

16 Brojač radnih podataka

Prati radne sate / cikluse radi prediktivnog održavanja. Zahteva upravljački napon od 42 V (standardni trofazni modeli).

17 Sigurnosni radio-daljinski upravljač

Sigurnosko radio-daljinsko upravljanje dostupno je samo za verziju za zaštitu od prašine (D) — verzijom za zaštitu od gasa upravlja se pomoću ATEX kablovskog priveska.

Potrebna vam je ponuda prilagođena vašim zahtevima?

Pošaljite nam svoje zahteve putem obrasca za ponudu — ovaj proizvod će biti unapred unet, a u isti upit možete dodati još artikala.

Zatražite ponudu

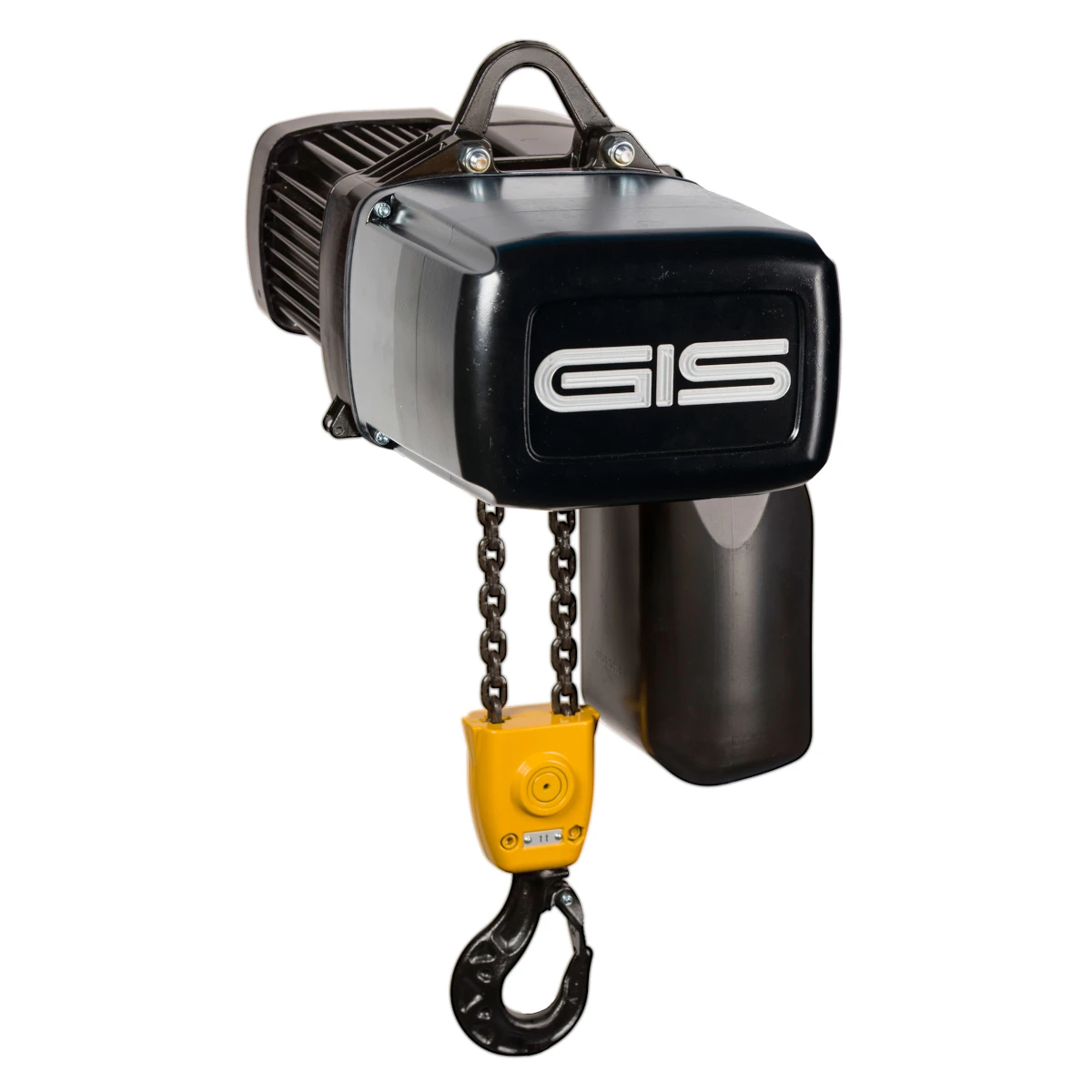

GIS GP ATEX predstavlja protiveksplozijsku izvedbu dokazane GIS GP električne lančane dizalice za opasna područja definisana Direktivom 2014/34/EU. Izaberite model GP D sa zaštitom od prašine za Zonu 22 (zapaljive prašine) ili model GP G sa zaštitom od gasa za Zonu 2 (eksplozivne gasne atmosfere, uključujući zaštitu od prašine za Zonu 22). Svaka dizalica se isporučuje sa EZ izjavom o usaglašenosti, ATEX dodatkom uputstvu za upotrebu i potvrdom o izvršenom pregledu.

Ključne karakteristike

  • Sertifikovano prema ATEX Direktivi 2014/34/EU, sa EZ izjavom o usaglašenosti — grupa opreme II, kategorija 3
  • GP D sa zaštitom od prašine za Zonu 22: II 3D Ex tc IIIA T130 °C Dc — kućište IP65, Klixon nadzor temperature, krajnji prekidač sa zupčastim prenosom, Ex kablovske uvodnice i crni poklopci
  • GP G sa zaštitom od gasa za Zone 2 i 22: dodatna oznaka II 3G Ex pzc IIA T3 Gc — nadpritisak od 0,4 bar unutar kućišta sprečava prodor gasova, para i magle; nadzor pritiska odmah isključuje upravljački napon u slučaju gubitka dovoda vazduha
  • Izvedba sa zaštitom od gasa zahteva lokalni dovod komprimovanog vazduha od 4–10 bar (utični priključak za crevo prečnika 6 mm)
  • Kompletan raspon nosivosti GIS GP od 100 do 6300 kg (kućišta GP250 do GP2500), visina dizanja 3–60 m i pogonske klase M3–M7
  • Ručna (GHF) ili motorna (GMF) kolica — motorna kolica se isporučuju u istoj ATEX izvedbi kao dizalica, sa zajedničkim nadzorom nadpritiska kod izvedbe sa zaštitom od gasa
  • ATEX sertifikovan viseći upravljački uređaj sa 2 ili 4 tastera i tasterom za hitno zaustavljanje; standardni GIS upravljački uređaj IP65 dovoljan je za mnoge primene sa prašinom u Zoni 22
  • Sigurnosko radio-daljinsko upravljanje dostupno je za izvedbu sa zaštitom od prašine
  • Opcije: druga kočnica, spoljni krajnji prekidači, vešanje na kuku, brojač radnih podataka, posebni naponi i CSA/CUS izvedba
  • Usklađeno sa Direktivom o mašinama 2006/42/EZ

Tehnički pregled

  • Model / SKU: GIS-GP-ATEX (GP 250 D/G … GP 2500 D/G)
  • Grupa proizvoda: električne lančane dizalice
  • Nosivost: 100–6300 kg
  • Visina dizanja: 3–60 m
  • ATEX oznaka (D): II 3D Ex tc IIIA T130 °C Dc
  • ATEX oznaka (G): II 3G Ex pzc IIA T3 Gc + II 3D Ex tc IIIA T130 °C Dc
  • Pogonska klasa: M3–M7 (ISO 4301-1 / FEM)
  • Napajanje: 3 × 400 V / 3 × 230 V, 50 Hz (isključivo trofazno)
  • Stepen zaštite: IP65
  • Tipične primene: hemijska i petrohemijska postrojenja, lakirnice, mlinovi za brašno i silosi za žitarice, područja sa drvenom prašinom, postrojenja za prečišćavanje otpadnih voda i sistemi za rukovanje gasom

Onlajn konfigurišite nosivost, visinu dizanja, pogonsku klasu, profil brzine, nivo ATEX zaštite, kolica i dodatnu opremu, a zatim dodajte dizalicu u korpu ili listu za ponudu. Cena svake konfiguracije obračunava se prema važećem fabričkom cenovniku kompanije GIS.
