GIS GPFU električna lančana dizalica sa frekventnim pretvaračem
Projektovano i ispitano prema: EN 14492-2
3D prikaz Prevucite za rotiranje · pomerajte točkić za uvećavanje
Nazad na katalog

GIS GPFU električna lančana dizalica sa frekventnim pretvaračem 100–2500 kg

Osnovni SKU: GIS-GPFU | Tržište: RS | Lokal: sr
Cena Konfigurišite svoju dizalicu u nastavku — cena, masa i troškovi isporuke ažuriraju se u realnom vremenu u skladu sa vašim izborom.
Prospekt Letak Upitnik Uputstvo za upotrebu CE deklaracija Crtež GPFU Rezervni delovi
Kategorije: Električne lančane dizalice
Oznake: Električne dizalice, Radioničke dizalice
Količinski popust — uštedite do 12% Popust se automatski obračunava na međuzbir korpe.
KoličinaPopust
1 komad —
2 −3%
3–4 −5%
5–9 −8%
10+ −12%

+3% promotivnog popusta za kombinovanu kupovinu kada ova porudžbina obuhvata artikle iz najmanje dve kategorije proizvoda (npr. dizalicu + konzolnu dizalicu). U kombinaciji sa količinskim popustom, ukupna ušteda može dostići 15%.

Konfigurišite svoju dizalicu

Izaberite nosivost, raspon i opcije. Cena, masa i troškovi isporuke ažuriraju se u realnom vremenu.

Korak 0 — obavezno

Kako ćete koristiti ovu dizalicu?

Izaberite opciju koja najviše odgovara vašoj primeni. Svaka klasa režima rada ima sopstveni raspon nosivosti: što je upotreba intenzivnija, to je nazivna nosivost manja. Izbor klase koja je lakša od stvarnog režima upotrebe poništava garanciju proizvođača i predstavlja rizik od otkaza motora. Ako niste sigurni, izaberite najvišu očekivanu klasu — odnosno dizalicu koja vam je zaista potrebna.

1 Nosivost — kg
2 Visina dizanja — m
3 Napajanje

GPFU dizalice ​se izrađuju isključivo za trofaznu mrežu (frekventni regulator zahteva trofazno napajanje) — 3 × 400 V je standard za radionice. Monofazne verzije nisu dostupne sa frekventnim regulatorom.

4 Brzina dizanja

Integrisani frekventni pretvarač (15–87 Hz) omogućava meki start i kontinualnu dvostepenu regulaciju brzine preko standardnog upravljačkog priveska. N dostiže 9.6 m/min sa 1 nosećim krakom; NL prepolovljava brzine radi preciznijeg pozicioniranja. Izvedbe sa 2 noseća kraka udvostručuju nosivost i prepolovljavaju brzinu. Rampe ubrzanja i brzine mogu se fabrički podesiti.

5 Kolica za vešanje (GHF / GMF)

Opciona GIS viseća kolica za kretanje dizalice duž I-profila. GHF je ručni model (ručno potiskivanje), dok je GMF motorizovan. Kada se dodaju kolica, dizalica mora biti montirana preko ušnog zavrtnja (tehničko pravilo GIS), pa opcija vešanja na kuku više nije dostupna. Cene motorizovanog modela GMF uključuju obavezni priključni kabl GMF-GP (CHF 21).

6 Širina prirubnice (širina grede)

Širina prirubnice I-profila / monoraila po kojoj se kolica kreću. Standardni opsezi isporučuju se franko fabrika bez doplate; za šire profile može se obračunati doplata za noseće zavrtnje ili pričvršćenje protivtega. Izmerite prirubnicu svog profila (gornju horizontalnu ivicu) u milimetrima.

7 Vešanje

Vešanje preko ušice sa navojem predstavlja standardno fiksno pričvršćenje. Vešanje preko kuke omogućava premeštanje dizalice između kolica bez ponovnog ožičavanja.

8 Korpa / spremnik za lanac

Posuda za lanac prikuplja opušteni lanac pri podizanju. Plastična verzija je najpovoljnija, tekstilne vreće prihvataju duži lanac, dok verzije MF (ram od čeličnog lima) smanjuju ugradnu visinu kod instalacija sa ograničenim raspoloživim prostorom po visini.

9 Granični prekidač sa zupčastim prenosom

Standardni granični prekidač sa zupčastim prenosom uključen je za trofazne modele. Dvostruki prekidači za zaustavljanje u slučaju nužde dodaju drugi, redundantni sistem isključivanja. Spoljašnji graničnici su potrebni za visoke instalacije i funkcionišu samo sa tekstilnim spremnikom za lanac.

10 Napon / sertifikacija

Standardni EU naponi su uključeni. Poseban napon obuhvata nestandardne namotaje motora. Izvedba CSA/CUS obuhvata severnoameričke sertifikate (samo 60 Hz).

11 Upravljački prekidač / viseća upravljačka stanica

Premium varijante prekidača dodaju se standardnoj visećoj upravljačkoj stanici; stvarna dužina upravljačkog kabla bira se u sledećem koraku. Kada se izaberu motorizovana GMF kolica, viseća upravljačka stanica automatski ima 4 tastera + ES (tehničko pravilo GIS).

12 Dužina upravljačkog kabla

Standardni kabl usklađen sa visinom dizanja ima katalošku dužinu GIS (2 tastera: visina dizanja − 1.2 m; 4 tastera: visina dizanja − 1 m). Pomerite klizač ili unesite bilo koju vrednost između 2 i 60 m ako vam je potrebna druga dužina (npr. za instalacije na više nivoa). Kataloške cene po nivoima primenjuju se kada dužina odgovara standardnoj dužini za visinu dizanja od 3 / 4 / 5 / 6 / 7 / 8 / 10 / 12 / 15 / 20 m; u suprotnom se obračunava osnovni komplet + cena po metru.

13 Sigurnosna kuka za teret

Zamenjuje standardnu kuku za teret sigurnosnom kukom (sa osiguračem i većim faktorom sigurnosti). Zahtevano na pojedinim gradilištima i lokacijama u industriji zabave.

14 Druga kočnica

Dodaje redundantnu kočnicu radi dodatne bezbednosti pri dizanju (industrija zabave, dizanje osoba).

15 Termička zaštita

Termička zaštita motora. Klixon je bimetalni prekidač koji fizički prekida upravljačko strujno kolo pri temperaturi isključenja; PTC je termistor koji preko releja signalizira (varijanta bez isključenja) ili isključuje motor (varijanta sa isključenjem). Ovo su alternativna strujna kola — izaberite jedno.

16 Brojač radnih podataka

Prati radne sate / cikluse radi prediktivnog održavanja. Zahteva upravljački napon od 42 V (standardni trofazni modeli).

17 Isključenje pri olabavljenom lancu

Zaustavlja dizalicu ako lanac olabavi (otkazivanje oslonca tereta). Obavezno za određene primene podizanja osoba / primene u pozorištima.

18 Sigurnosni radio-daljinski upravljač

Bežični viseći upravljač sa 2 tastera i zaustavljanjem u slučaju nužde. 42 V je standard za trofazne dizalice, a 24 V za specijalno niskonaponsko upravljanje. Preklopni birač omogućava da se jednim visećim upravljačem upravlja većim brojem dizalica.

Potrebna vam je ponuda prilagođena vašim zahtevima?

Pošaljite nam svoje zahteve putem obrasca za ponudu — ovaj proizvod će biti unapred unet, a u isti upit možete dodati još artikala.

Zatražite ponudu

GIS GPFU je verzija proverene GIS GP električne lančane dizalice sa frekventnim pretvaračem. Dok standardna dizalica prebacuje između dve fiksne brzine, GPFU ubrzava i usporava kontinualno — idealno za primene koje zahtevaju veliki broj radnih ciklusa, precizno pozicioniranje ili nežno rukovanje osetljivim teretima.

Ključne karakteristike

  • Integrisani frekventni pretvarač (2,2 kW na okvirima GP 250/500 FU, 3,7 kW na GP 1000 FU) pokreće četvoropolni stator — oba stepena brzine generišu se elektronski (15–87 Hz)
  • Meki start i meko zaustavljanje: smanjeno opterećenje tereta, lanca i čelične konstrukcije; njihanje tereta svedeno je na minimum
  • Brzina dizanja do 9,6 m/min (N FU, 1 krak lanca) — približno 20 % veća maksimalna brzina u odnosu na standardnu dvobrzinsku dizalicu
  • Rampe ubrzanja i obe brzine mogu se pojedinačno podesiti u fabrici ili tokom puštanja u rad
  • Projektovana za visoku učestalost uključivanja i rad u više smena: svaka kombinacija nosivosti i broja krakova lanca katalogizovana je do klase rada A7/M7, dok je ekstremni režim od 200 ciklusa i 60 % ED dostupan na upit
  • Filter radiofrekventnih smetnji — usklađen sa EMC standardom EN 61000 za industrijski sektor (klasa A)
  • Dvostepeno upravljanje tasterima putem standardne GIS viseće upravljačke stanice ili radio-daljinskog upravljača — nije potrebna posebna obuka rukovaoca
  • Stepen zaštite IP65, klasa izolacije F, teretna kuka prema DIN 15401
  • Dostupna ručna kolica (GHF) ili motorna kolica (GMF); isključivo trofazno mrežno napajanje
  • GP 1600 FU i GP 2500 FU (do 6300 kg, pretvarač od 5,5 kW sa kočionim otpornikom) dostupni su na upit
  • Usklađena sa Direktivom o mašinama 2006/42/EC

Tehnički pregled

  • Model / SKU: GIS-GPFU (GP 250 FU / GP 500 FU / GP 1000 FU)
  • Grupa proizvoda: Električne lančane dizalice
  • Nosivost: 100–2500 kg
  • Visina dizanja: 3–60 m
  • Brzina dizanja: kontinualno do 9,6 m/min (1 krak lanca) / 4,8 m/min (2 kraka lanca), 15–87 Hz
  • Klasa rada: M3–M7 (ISO 4301-1 / FEM), opseg FU nosivosti za jednu klasu stroži nego kod standardnog modela GP
  • Napajanje: 3 × 400 V / 3 × 230 V, 50 Hz (isključivo trofazno)
  • Stepen zaštite: IP65

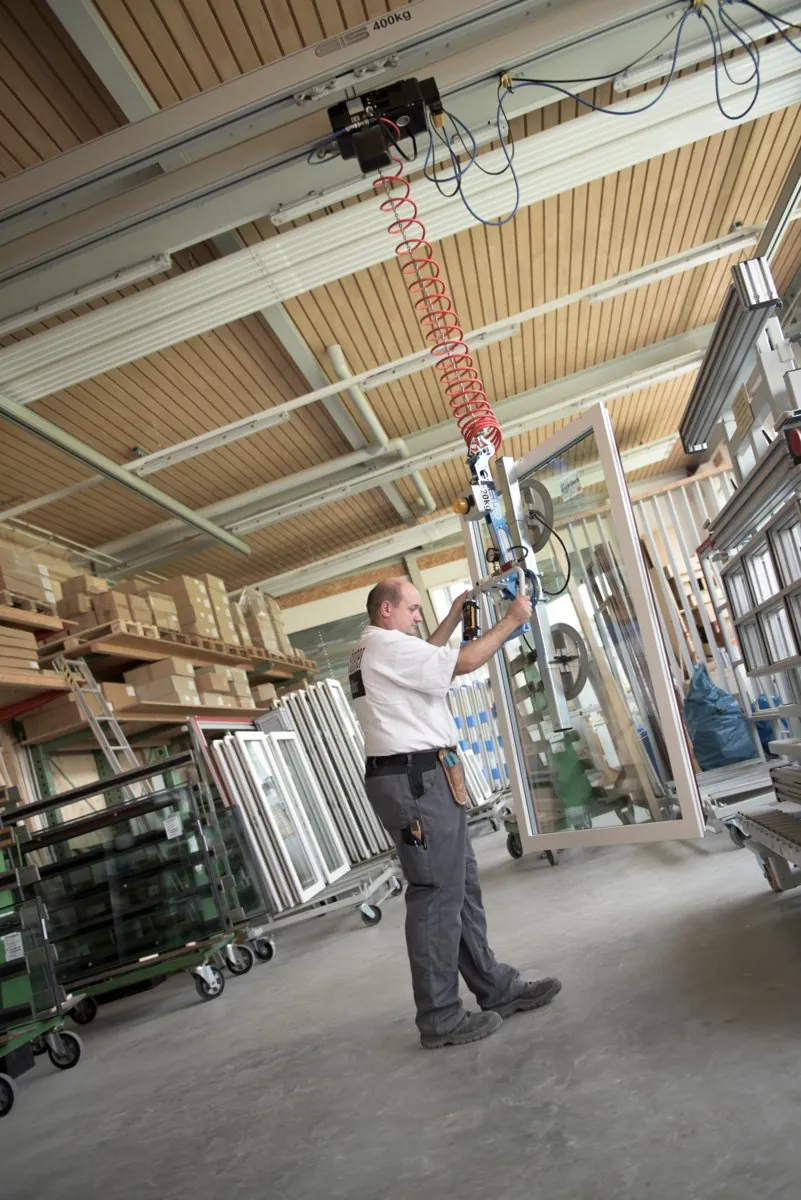

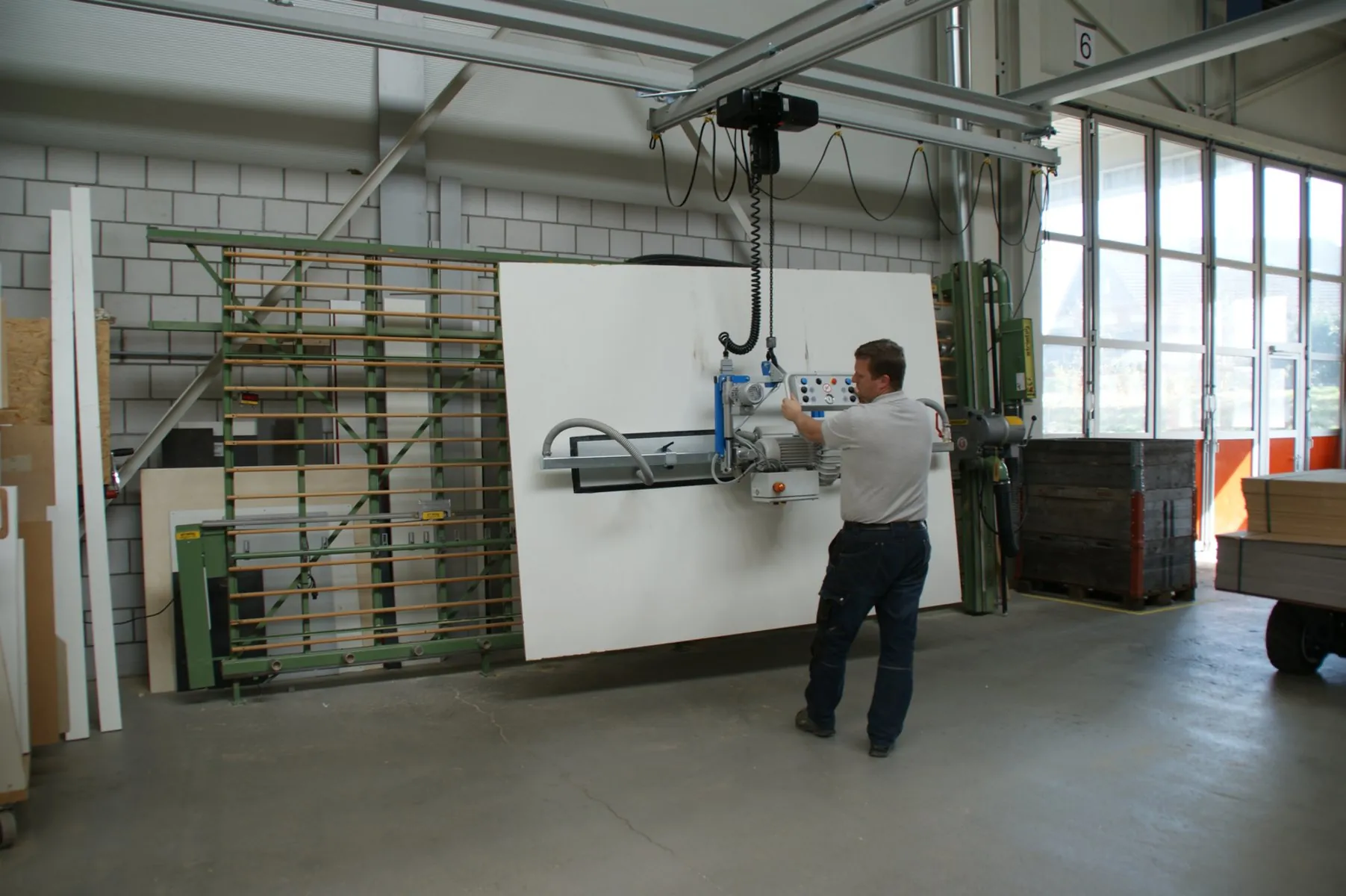

  • Tipične primene: montažne linije, automatizovana proizvodnja, precizno rukovanje alatima i kalupima, rukovanje staklom i osetljivim teretima, logistika u više smena

Onlajn konfigurišite nosivost, visinu dizanja, klasu rada, profil brzine, kolica i dodatnu opremu, a zatim dodajte dizalicu u korpu ili listu za ponudu. Cena svake konfiguracije obračunava se prema važećem fabričkom cenovniku kompanije GIS.

Specifikacije

ModelNosivost (klasa rada)Brzina dizanja (N FU)Sopstvena masa (visina dizanja 3 m)
GP 250 FU — 1 krak lanca320 kg @ M3 / 200 kg @ M52,4–9,6 m/min25 kg
GP 250 FU — 2 kraka lanca630 kg @ M3 / 400 kg @ M51,2–4,8 m/min26 kg
GP 500 FU — 1 krak lanca630 kg @ M3 / 400 kg @ M52,4–9,6 m/min29 kg
GP 500 FU — 2 kraka lanca1250 kg @ M3 / 800 kg @ M51,2–4,8 m/min30 kg
GP 1000 FU — 1 krak lanca1250 kg @ M3 / 800 kg @ M52,4–9,6 m/min66 kg
GP 1000 FU — 2 kraka lanca2500 kg @ M3 / 1600 kg @ M51,2–4,8 m/min70 kg

Profili NL FU prepolovljavaju brzine (1,2–6,9 / 0,6–3,5 m/min) radi finijeg pozicioniranja. Opseg FU nosivosti za jednu je klasu rada stroži nego kod standardne GP dizalice; zauzvrat je svaka kombinacija katalogizovana do A7/M7. Frekventni pretvarač: 2,2 kW (GP 250/500 FU) / 3,7 kW (GP 1000 FU), 15–87 Hz, filter radiofrekventnih smetnji prema EN 61000, klasa A. Modeli GP 1600/2500 FU nosivosti do 6300 kg dostupni su na upit. Vrednosti su preuzete iz tehničkih listova 9510.9203.5 / 9511.9208.5 / 9515.9209.5.
